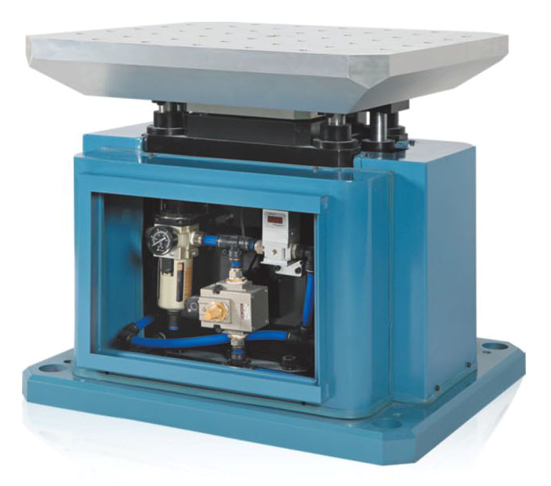

BS系列氣動碰撞試驗臺

BS 系列氣動碰撞試驗臺，取代了傳統機械凸輪式碰撞臺，用于實驗室模擬產品在實際使用過程中可能遭受的重復性沖擊。該系列碰撞試驗臺可以做為優化產品結構強度設計的一種方法，或作為產品質量控制的手段。

詢價

碰撞頻次高、能量大

小加速度碰撞波形好，重復性高

非標產品設計能力強

BS 碰撞系統具有很強的指標拓展性，公司技術部門已準備好承接高頻次、高能量的非標碰撞試驗系統的設計，將根據用戶對臺面尺寸、負載重量、沖擊加速度、脈沖寬度、頻次等要求做優化設計，有能力滿足用戶的特殊要求。

技術型號		BS500	BS700	BS800	BS900	BS1000	BS1200		BS1500
臺面尺寸(mm × mm)		500×700	700×700	800×800	900×900	1000×1000	1200× 1200		1500× 1500
額定負載 (kg)		50	100	200	300	500	1000		1500
碰撞波形		半正弦波
加速度		5-150	5-100	5-100	5-100	5-80	5-80		5-60
脈沖持續時間 (ms)		2-25	2-25	2.5-25	3-25	4-25	4.5-25		5-25
跌落距離 (mm)		120	120	180	180	200	200		200
空載碰撞頻次 (次/分)		1-120	1-120	1-90	1-90	1-80	1-80		1-40
空載時最大速度變化量 (m/s)		2.2
臺體尺寸和重量
臺體重量		1100	1250	2400	2800	3800	5100		6800
臺體尺寸 L×D×H (mm)		760 ×650 ×700	760 ×650 ×700	1000 ×900 ×775	1100 ×1000 ×790 5	1200 ×1100 ×900	1350 ×1350 ×920		1650×1560×1210
使用環境
氣壓 (kg/cm2)		7-8
做碰撞試驗所需氣壓(m3/分鐘)		1.6	1.6	2.0	3.2	3.6	4.4		4.4
做碰撞試驗是否需儲氣罐		-	-	-	需要一個2m3儲氣罐
使用功率(kVA)	臺體	2
	空壓機	11	11	15	22	25	30	30
溫度范圍		0℃-40℃
濕度范圍		≤90% (25℃) 不結露
配ASK01沖擊控制儀和MIS02沖擊測量儀
ASK01 + MIS02		沖擊、碰撞試驗控制和測量功能并打印試驗報告
滿足標準
GB/T2423.5, GB/T2423.6, IEC68-2-27,IEC68-2-29, JJG497-2000, GJB 150.18和 GJB360 (等同于MILSTD-810)
